Трубозажим гидравлический ГТЗ-89-250

Трубозажим ГТЗ-89-250 ( в т.ч. комплект для монтажа и подключения)

Производитель:АО "МОЗБТ"
Количество на складе: 2
Цена:
227580 руб.
от 2 шт. до 3 шт. 216201 руб./ шт.
от 3 шт. до 5 шт. 204822 руб./ шт.
в т.ч. 20 % НДС
Вес: 102 кг.
Количество:

Основное время при строительстве скважины занимают спуско-подъемные операции и монтаж обсадных колонн. При бурении скважин установками типа УРБ 2А-2, как правило, для удержания колонны бурильных труб применяют подкладную вилку, а для обсадных колонн, как пластиковых, так и металлических, применяют хомуты – ХОТ соответствующего диаметра.

Специалисты нашего конструкторского бюро спроектировали гидравлический трубный зажим  - ГТЗ.


Таблица технических характеристик ГТЗ

№№

Наименование

Единица измерения

Значение

1

Максимальное проходное отверстие

мм

277

2

Диаметр труб при первом положении плашек

мм

89-159



Диаметр труб при втором положении плашек

мм

159-245

3

Габариты:

мм



   Ширина

820

   Длина

622

   Высота

250

4

Вес зажима, без комплекта для подключения

кг

95



Конструкция

Зажим гидравлический состоит из корпуса со скобами, выполненными в виде двух полумесяцев, к скобам крепится гидравлическийцилиндр, обеспечивающий сжатие или раскрытие механизма.

При этом скобы могут быть оснащены сменными плашками – для обеспечения большей зоны контакта с удерживаемой трубой по наружному диаметру. Корпус зажима имеет две установочных оси для изменения рабочего диаметра.

  Гидравлический трубный зажим  - ГТЗ может устанавливаться на любую буровую установку типа УРБ 2А-2 или подобную.

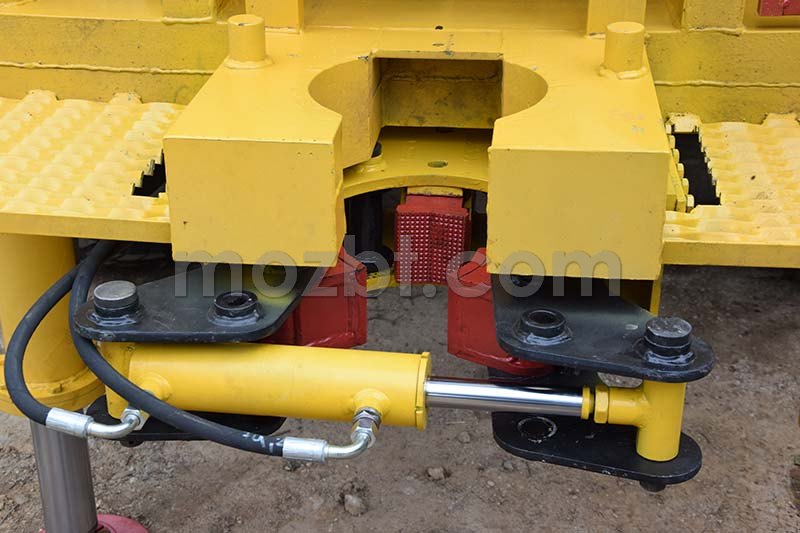

На УРБ 2А-2 зажим устанавливается непосредственно под рабочим столом буровой установки, крепится к заранее приваренным закладным деталям с помощью болтов.

Распределитель управления зажимом устанавливается на пульте управления буровой установкой или рядом с местом бурильщика.

Подключение

Гидравлический зажим подключается к гидросистеме буровой установки при помощи рукавов РВД от тандем-насоса НШ на раздаточной коробке.
Для эффективной работы зажима и предотвращения избыточной деформации зажимаемых труб необходимо использовать регулировочный винт для соблюдения наиболее полного обхвата плашками тела трубы в зависимости от диаметра. Также по дополнительному запросу можно сделать сменные плашки для любого диаметра труб.

Для корректной работы и надежной эксплуатации зажима необходимо предлагать заказчику комплект для подключения трубного зажима, который включает:

  • Гидравлический трубный зажим  - ГТЗ
  • Гидропневмоаккумулятор – для поддержания постоянного давления в цилиндре при выключенном гидрораспределителе.
  • Соединительные рукава РВД.
  • Манометр – для визуального наблюдения за рабочим давлением.
  • Гидрораспределитель с регулятором давления.

При установке ГТЗ на буровую необходимо выполнить работы по модернизации гидравлической системы установки:

  • Замена штатно установленного насоса НШ-10 или установка нового – сдвоенного НШ – тандема. Старый насос – возвращается заказчику.  Примечание: Для раздаточных коробок 2-43 и 2-65 используются насосы НШ различной направленности вращения.
  • Монтаж ГТЗ на мачту.
  • Установка г/распределителя и манометра.
  • Установка г/аккумулятора.
  • Прокладка трубопроводов и обвязка насоса, распределителя, ГТЗ.

Преимущества:

  • простота конструкции;
  • широкий рабочий диапазон диаметров труб;
  • специальная конструкция для поддержания постоянного давления в магистрали;
  • возможность применения на большинстве буровых установок
  • отечественные комплектующие.

Применение гидравлического зажима поможет:

  • существенно сократить скорость монтажа обсадных труб в скважину;
  • облегчить работу помощника бурильщика;
  • предотвратить повреждение труб (сжатие, раздавливание) при использовании регулятора давления;
  • исключить падение в скважину частей хомутов – ключей, винтов или гаек.

На сайте указана стоимость гидравлического трубного зажима  без учета монтажа. </br> Комплект для подключения включен в стоимость.
Стоимость работ по установке зажима на буровую установку – от 40 000 рублей.
