- Мачта1
угол наклона в продольной плоскости 90°-130°
грузоподъемность, Н (кгс) 58800 (6000)
- Вращатель2
частота вращения, с-1 (об/мин)
I скорость 2,33 (140)
II скорость 3.75 (225)
III скорость 5,42 (325)
ход, мм 5200
- Шасси3
КАМАЗ 43118, УРАЛ-4320
- Глубина4
геофизических скважин 100 м.
структурных скважин 300 м.
при продувке забоя воздухом 30 м.
при бурении шнеками 30 м.

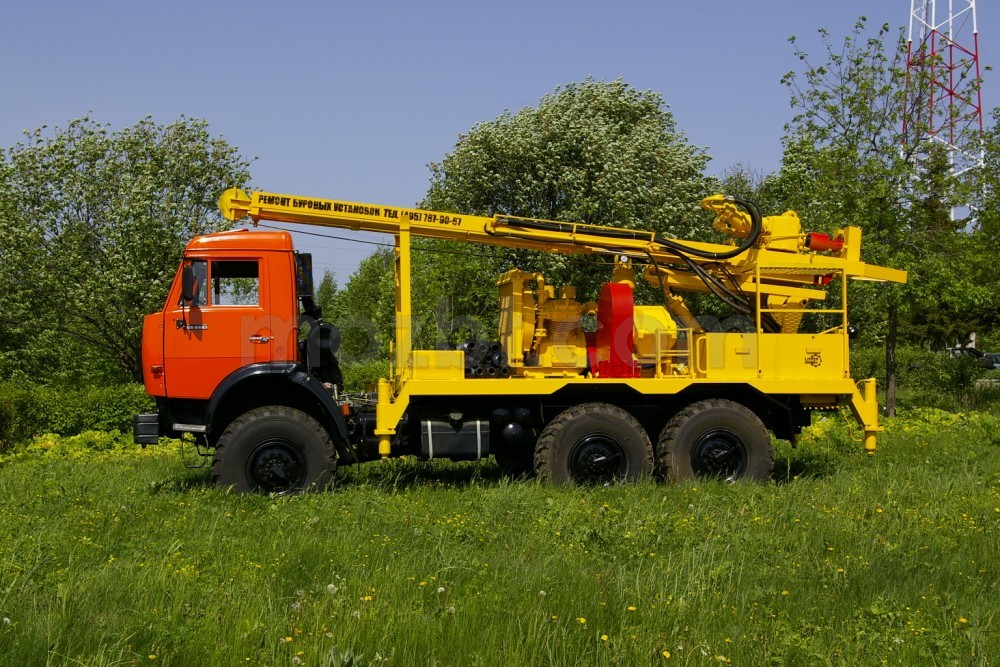

Платформа буровой установки УРБ-2А-2М устанавливается на шасси новых автомобилей повышенной проходимости, а так же по желанию заказчика на шасси конверсионной техники.
Буровая установка комплектуется грязевым насосом НБ-32(50), компрессором КСБУ-4ВУ1-5/9 или винтовыми компрессорами АК9/10 или ЗИФ-КОМ-10/1,0 , а так же компреесорными станциями с собственным ДВС. В зависимости от выбранного шасси буровая установка может комплектоваться до трех агрегатов. Все механизмы, входящие в установку разведочного бурения, смонтированы на платформе буровой установки, установленной на шасси автомобиля, и приводятся в действие от его двигателя. Установка модифицирована для бурения наклонных скважин.
Угол наклона в продольной плоскости: 55-90oo
Установка имеет перемещающийся вращатель с гидроприводом, который используется в процессе бурения, наращивания бурильного инструмента без отрыва его от забоя и выполняет совместно с гидроподъемником работу по спуску-подъему инструмента и его подачу при бурении. Мощность и кинематика вращателя обеспечивают также свинчивание-развинчивание бурильных труб, в результате этого отпадает необходимость в специальных механизмах для этой цели.
Управление установкой полностью гидрофицировано, в том числе подъем-опускание мачты, и сконцентрировано на пульте бурильщика. Конструкцией установки предусматривается возможность бурения скважин с очисткой забоя промывкой или продувкой, для чего монтируется буровой насос или компрессор, а также бурение шнековым способом. Быстрый переход с одного способа бурения на другой делает целесообразным применение комбинированного бурения (шнекового с переходом на промывку или продувку).
| Транспортная база: | КАМАЗ 43114, УРАЛ-4320, |
| Глубина бурения, м: | |
| геофизических скважин | 100 |
| структурных скважин | 300 |
| при продувке забоя воздухом | 30 |
| при бурении шнеками | 30 |
| Начальный диаметр бурения, мм | 190 |
| Конечный диаметр бурения, мм, для скважин: | |
| геофизических | 118 |
| структурных | 93 |
| Диаметр бурения, мм: | |
| при продувке забоя воздухом | 135 |
| при бурении шнеками | 135 |
| Вращатель: | |
| тип | подвижный |
| частота вращения, с-1 (об/мин) | |
| I скорость | 2,33 (140) |
| II скорость | 3.75 (225) |
| III скорость | 5,42 (325) |
| ход, мм | 5200 |
| момент силы, Н*м (кгс/м) | |
| I скорость | 2010 (205) |
| II скорость | 1210 (123) |
| III скорость | 830 (85) |
| Привод вращателя, тип: | аксиально-поршневой гидромотор |
| Рабочее давление в гидросистеме, Па (кгс/см2): | 9,8х106 (100) |
| Механизм для спуска, подъема и подачи инструмента: | |
| тип | домкрат гидравлический с полиспастной системой |
| грузоподъемность, Н (кгс) | 45000 (4500) |
| усилие вниз, Н (кгс) при давлении 8,3*106 (85 кгс/см2) | 25500 (2600) |
| скорость подъема инструмента, м/с
| 0...1,1 |
| Мачта: | |
| тип | сварная с поворотным механизмом |
| угол наклона в продольной плоскости | 90°-130° |
| грузоподъемность, Н (кгс) | 58800 (6000) |
| Трубы бурильные: | |
| диаметр, мм | 50 (60,3) |
| длина, мм | 4500 |
| Компрессор: | КСБУ-4ВУ1-5/9, ПК 5,25, КВ-10/8С, АК , ЗИФ |
| Буровой насос | НБ-32 (50), НБ-4 |
