Малогабаритная буровая установка МОЗБТ УБШМ 1-13М

  • Габариты

    В транспортном положении: 2200х890х1300

  • Вращатель

    Привод вращателя и насоса гидросистемы: ДВС

  • Шасси

    Колесная тележка

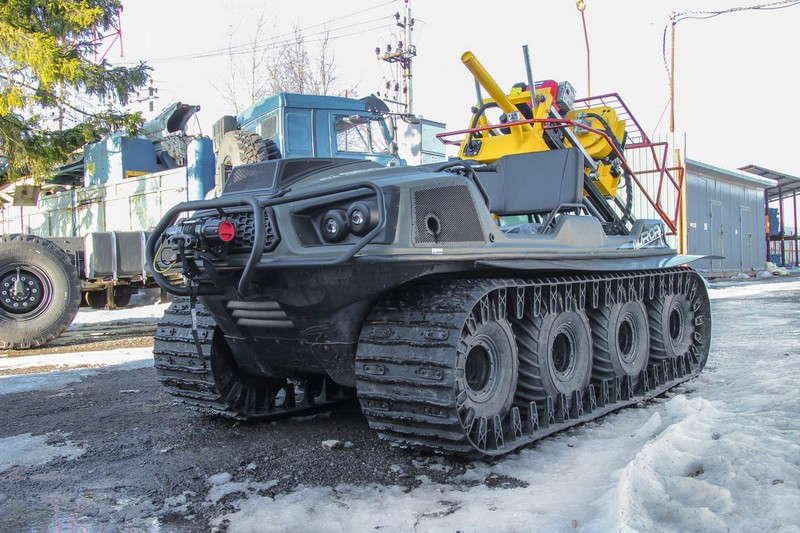

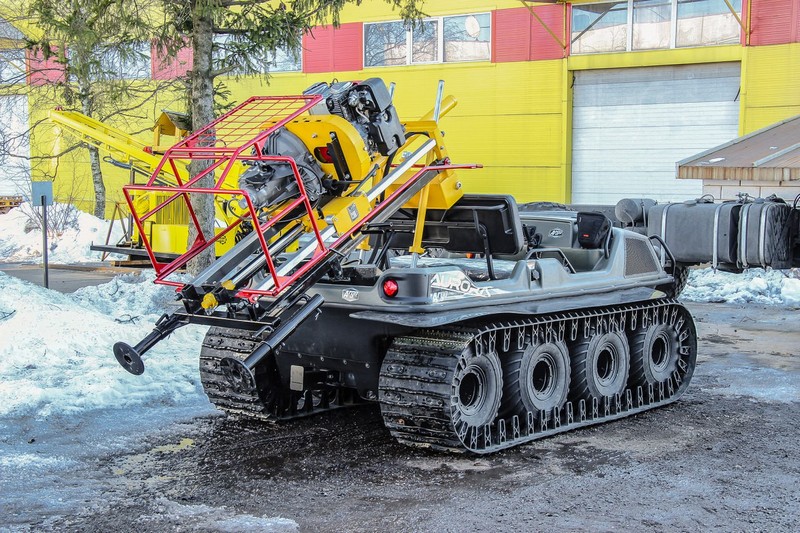

    Вездеход

    Автомобиль

  • Масса
  • Глубина

    В зависимости от Ø шнека

    шнеками 70 мм - 30м

    шнеками 85 мм - 25м

    шнеками 150 мм - 10м





Предназначение буровой установки

Легкая буровая установка МОЗБТ УБШМ 1-13М предназначена для вращательного бурения вертикальных скважин шнековым и колонковым способом в грунтах 1-4 категорий при проведении геофизических, инженерно-геологических изысканий и прочих буровых работ, в том числе и при освоении новых территорий, как в Сибири, так и на Дальнем Востоке.

Буровая установка МОЗБТ УБШМ 1-13М отлично зарекомендовала себя в работе на заболоченной, пересеченной местности и лесных массивах.

Специалистам АО «МОЗБТ» за счет изменения конструктивных элементов буровой установки удалось увеличить частоту вращения буровой колонны более чем на 10-14%, а показатели крутящего момента – увеличить на 18%.

Описание буровой установки МОЗБТ УБШМ 1-13М

Малогабаритная буровая установка МОЗБТ УБШМ 1-13М имеет малый вес – около 200 кг в собранном виде со всем оборудованием, а также более чем компактные размеры - для работы этих установок вполне достаточно площадки величиной чуть более 1м2.

На платформе мини буровой крепится все необходимое: буровая мачта, вращатель и управление привода двигателем внутреннего сгорания Honda, механическая коробка переключения скоростей с узлом сцепления и редуктор.

Управление - гидропривод, который облегчает запуск всей системы при отрицательных температурах. Установкой обеспечивается механизация операций подъема и спуска бурового инструмента. Буровая установка МОЗБТ УБШМ 1-13М оснащена рамой для возможности крепления практически на любую транспортную основу.

Установка успешно может бурить с плавающих средств на реках и водоемах. Для обсадки скважин на МОЗБТ УБШМ1-13 может быть установлена электрическая лебедка.

Малая ширина буровой установки МОЗБТ УБШМ 1-13М позволяет провозить его по тропам шириной от 1-го метра – по узким просекам, что значительно снижает расходы на сейсморазведочные операции в охраняемых зонах.

Преимущества буровой установки:

  • простота конструкции и надежность в эксплуатации;
  • возможность монтажа на различные транспортные базы;
  • возможность работы в стесненных условиях;
  • возможность бурения с продувкой/промывкой при помощи съемного вертлюга.
  • возможность работы в условиях Крайнего Севера и южных широт (температура окружающей среды от -40 °С до +50 °С);
  • малая масса.
Тип установкиТранспортируемая
Транспортная база:сани, колесная тележка, вездеход, автомобиль и др.
Глубина бурения максимальная, м:
шнеками 70, мм30
шнеками 85, мм25
шнеками 150, мм10
Угол поворота вращателя в отведенное положение, град.90
Ход вращателя, мм:1200
Подача вращателягидроцилиндр
Усилие подачи вращателя, кН, (кГс):
при давлении на забой (номинальное/максимальное)4(400)/6,5(650)
при подъеме колонны (номинальное/максимальное)10,5(1050)/17(1700)
Рабочее давление в гидросистеме, МПа, (кгс/см2):
номинальное/максимальное3,5(35)/5,7 (57)
Скорость перемещения вращателя при подъеме и опускании шнековой колонны, м/с0…0,28
Число ступеней коробки передач 5 + реверс
Передаточные отношения:
1 передачи26,95
2 передачи14,45
3 передачи10,05
4 передачи6,97
5 передачи5,81
реверс25,94
Частота вращения бурового снаряда при n= 2400 об/мин. коленвала двигателя, об/мин:
1 передачи89
2 передачи166
3 передачи344
4 передачи344
5 передачи413
реверс93
Крутящий момент на выходном валу вращателя при n= 2400 об/мин коленвала двигателя, мах, Н х м, ( кГс х м):
1 передачи800 (80)
2 передачи430 (43)
3 передачи300 (30)
4 передачи210 (21)
5 передачи170 (17)
реверс770 (77)
Привод вращателя и насоса гидросистемыДВС
ТипКарбюраторный одноцилиндровый с воздушным охлаждением
Мощность, кВт, (л.с.)9,75(13)
Средний часовой расход топлива, л:2,5
Габаритные размеры (длина х ширина х высота), мм, не более:
в рабочем положении1760 х 890 х 2110
в транспортном положении2200 х 890 х 1300
Масса установки, кг, не более200
Консультации по ценам

Консультации по ценам и комплектациям, а также по вопросам приобретения буровых установок, можно получить у наших сотрудников по телефону: +7 (495) 587-90-67
