Буровая установки МОЗБТ-М4

  • Мачта

    Грузоподъемность 40 кН

  • Вращатель

    Крутящий момент 2400 Нм при 0-95 мин

    Крутящий момент 1200 Нм при 95–190 мин

    Гидрозажим бурильных/обсадных труб

  • Шасси

    Дизель ММЗ 243 (Д243-1053), 81 кВт (опционально устанавливается Д245)

  • Масса
  • Глубина

    В зависимости от Ø шнека

    Шнеками Ø180 - 30м

    Долотом (коронкой) Ø 151 мм с промывкой / продувкой до 100 м

Малогабаритная буровая установка предназначена для бурения следующих видов скважин: водозаборные, нефтяные и газовые, геотехнические, скважины для добычи рассолов, взрывные, стволы шурфов и шахт, скважины для замораживания грунтов, инъекционные, водопонизительные, водоспускные, нагнетательные, наблюдательные, вспомогательные

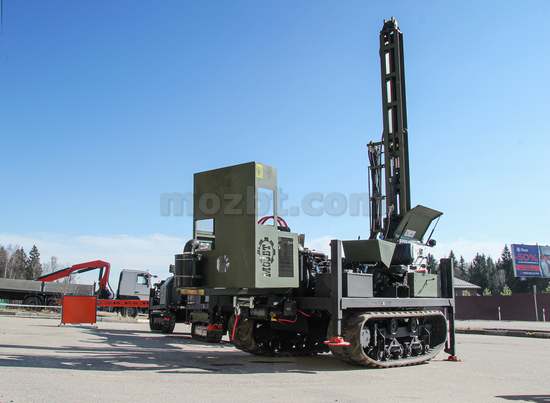

Малогабаритная буровая установка МОЗБТ М4 выделяется из модельного ряда установок Московского Опытного Завода Буровой Техники. Конструкция малогабаритной буровой установки позволяет производить её монтаж на любой вид транспортного шасси.

Наиболее востребована мобильная буровая установка МОЗБТ М4 на гусеничном шасси стандартного исполнения. Применение такой установки позволяет производить работы на обустроенных участках с облагороженной территорией, что сводит к минимуму «разрушительные» последствия для зеленых насаждений и газонов, а также в местах плотной застройки с узкими проездами. Транспортировка мобильной установки М4 к месту проведения работ как правило осуществляется на 2-х осном прицепе ГП от 4т , манипулятором в кузове или эвакуатором.

В зависимости от пожеланий заказчика, малогабаритная установка МОЗБТ М4 может комплектоваться дизельным двигателем как отечественного, так и импортного производства.

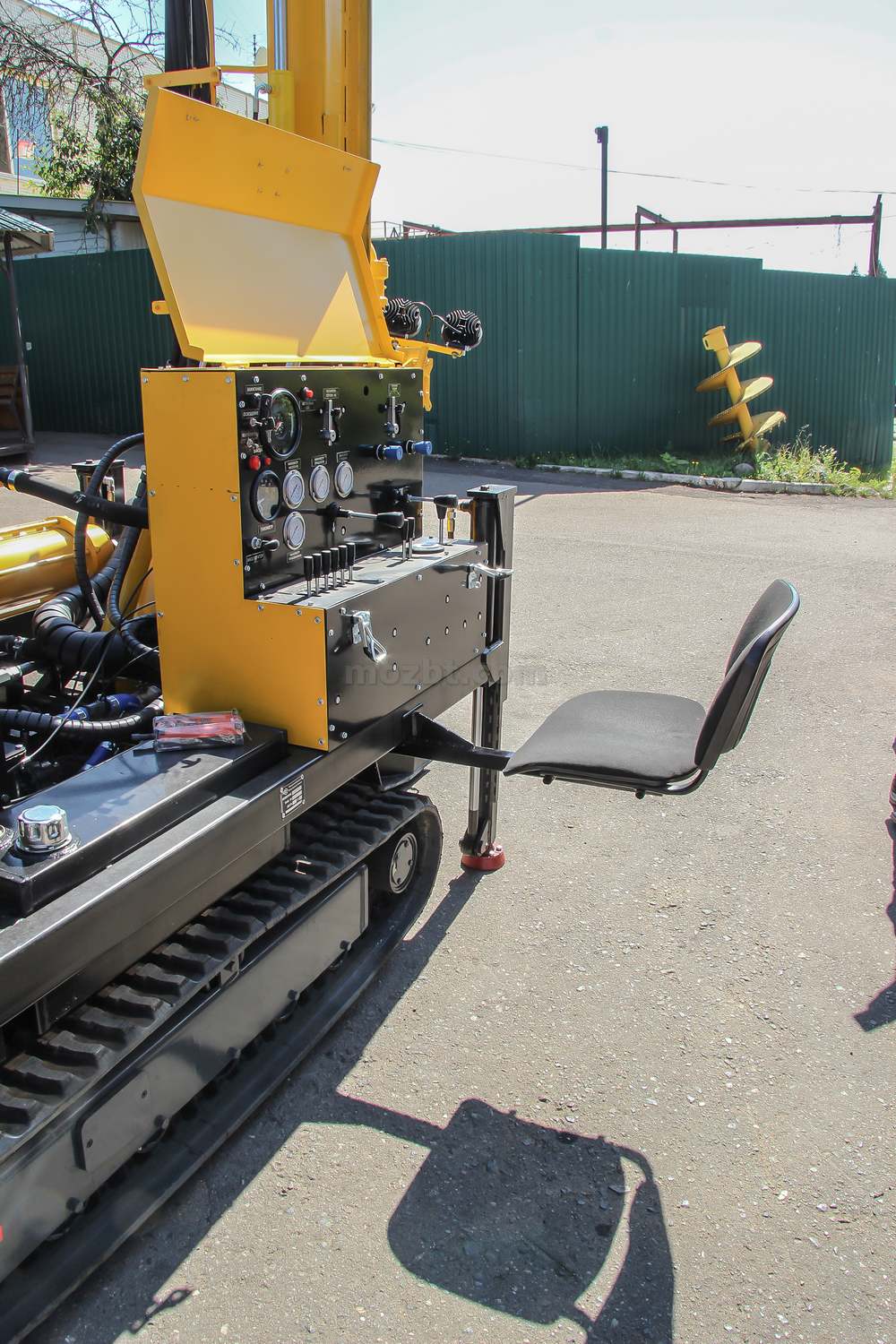

Буровая установка оснащена пультом дистанционного управления ходом, что позволяет более точно и аккуратно управлять процессом передвижения и позиционирования установки на заданную отметку. Пульт управления оснащен удобными рычагами и контрольно-измерительными приборами, в том числе датчиком наработки часов, что позволяет своевременно производить техническое обслуживание узлов и агрегатов. Гидравлическая система малогабаритки рассчитана на работу в температурном диапазоне окружающего воздуха от +40 до -20°С.

В случае работы в темное время суток на мачте установлены лампы освещения, запитанные от «бортовой» системы электропитания. Буровой насос обеспечивает подачу раствора на забой. 2-х скоростной вращатель оснащен элеватором от УРБ 2А2 под замок бурильных труб 50 и 63,5 мм. Перемещение вращателя по мачте обеспечивается гидравлическим цилиндром при помощи цепи.

Применение малогабаритной установки МОЗБТ М4 позволяет успешно выполнять работы по бурению скважин различного назначения в породах до 10 категории по буримости с существенной экономией денежных средств на её транспортировку, эксплуатацию и обслуживание. Гарантия составляет 12 месяцев либо 500 мтч с момента ввода в эксплуатацию. Техническая служба АО «МОЗБТ» готова выполнить работы по гарантийному и постгарантийному обслуживанию буровых установок серии М4.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

ОПЦИИ И ПРЕИМУЩЕСТВА:

водозаборные скважины

инженерно-геологические изыскания

строительство



модульность, многофункциональность

мобильность, компактность

наличие дополнительных опций



Шасси, привод

Буровой насос НБ 4

Гусеничный ход

Дизель ММЗ 243 (Д243-1053), 81 кВт

Объем подачи 0,5 – 3,9 м / час

Рабочее давление до 63 бар



Мачта

Глубина бурения

Высота 5,2 м

Грузоподъемность 40 кН

Шнеками Ø 180 мм до 30 м

Долотом (коронкой) Ø 151 мм с промывкой / продувкой до 100 м



Вращатель

Габаритные размеры и масса

Гидравлический, подвижный

Крутящий момент 2400 Нм при 0-95 мин

Крутящий момент 1200 Нм при 95–190 мин

Гидрозажим бурильных/обсадных труб

Длина

Ширина

Высота

Масса

5200 мм

от 1500 мм

от 2100 мм

от 3600 кг

Подача

Трубы бурильные

Вверх / вниз 38 / 2,8 кН

Скорость подъема инструмента 0 - 0,3 м/с

Диаметр 63,5 мм, резьба З-50,

Длина 3,0 м



ОПЦИОНАЛЬНО ИЗМЕНЯЮТСЯ/ДОПОЛНЯЮТСЯ:

РЕАЛИЗУЕМЫЕ ТЕХНОЛОГИИ БУРЕНИЯ:

Лебедка гидравлическая

Компрессор винтовой, поршневой

Насос винтовой, поршневой

Лубрикатор и др.

Шнековое бурение

Вращательное с прямой промывкой

Вращательное с обратной промывкой

Вращательное с продувкой и с пневмоударником и др.



  • М4.00

    Буровая платформа

    Буровая мачта

    Вращатель (перемещение - цепной привод)

    Гусеничное шасси, пульт ДУ на ходовую часть



  • М4.01

    Буровая платформа

    Буровая мачта

    Вращатель (перемещение - цепной привод)

    Гусеничное шасси, пульт ДУ на ходовую часть

    Дизельный двигатель ММЗ 243 (Д243-1053), 81.0 л.с.

    Винтовой насос, Q -120 л/мин, Р – 35 бар

  • М4.02 Гидрогеология (для бурения на воду)

    Буровая платформа

    Буровая мачта

    Вращатель (перемещение - цепной привод)

    Гусеничное шасси (стандарт), пульт ДУ на ходовую часть

    Дизельный двигатель ММЗ 243 (Д243-1053), 81.0 л.с.

    Винтовой насос ВН-420, Q -400 л/мин, Р – 20 бар

  • М4.03

    Буровая платформа

    Буровая мачта

    Вращатель (полиспаст, перемещение - цепной привод)

    Гусеничное шасси , пульт ДУ на ходовую часть

    Дизельный двигатель 243 (Д243-1053), 81.0 л.с.

    Насос НБ-4


  • М4.04 (для инженерных изысканий)

    Буровая платформа

    Буровая мачта

    Вращатель (перемещение - полиспаст / цепной привод)

    Гусеничное шасси улучшенной проходимости (вездеходное) 2 скорости, пульт ДУ на ходовую часть

    Дизельный двигатель ММЗ 245 (Д245-1053), 105.0 л.с.

    Насос НБ-4 (поршневой)

    Лбёдка ЛБС-100

Консультации по ценам

Консультации по ценам и комплектациям, а также по вопросам приобретения буровых установок, можно получить у наших сотрудников по телефону: +7 (495) 587-90-67
