Буровая установка УРБ 2А-М6
  • Мачта

    грузоподъемность, Н (кгс) 60 000 (6 000)

  • Вращатель

    частота вращения, с-1 (об/мин)

    min 33

    max 66

  • Шасси

    Гусеничное, с дистанционным управлением

  • Глубина

    геофизических скважин 100 м.

    структурных скважин 300 м.

    при продувке забоя воздухом 30 м.

    при бурении шнеками 30 м.



Буровые компании все чаще встречаются с уникальными условиями бурения – работа в удаленных и труднодоступных регионах, на благоустроенных и плотно застроенных участках, с ограничениями по площадям и по высоте. Поэтому большую актуальность приобретают маневренность, модульность и мобильность буровых установок. Новое техническое решение АО «МОЗБТ» максимально точно реализовало эти требования в буровой установке УРБ 2А-М6.

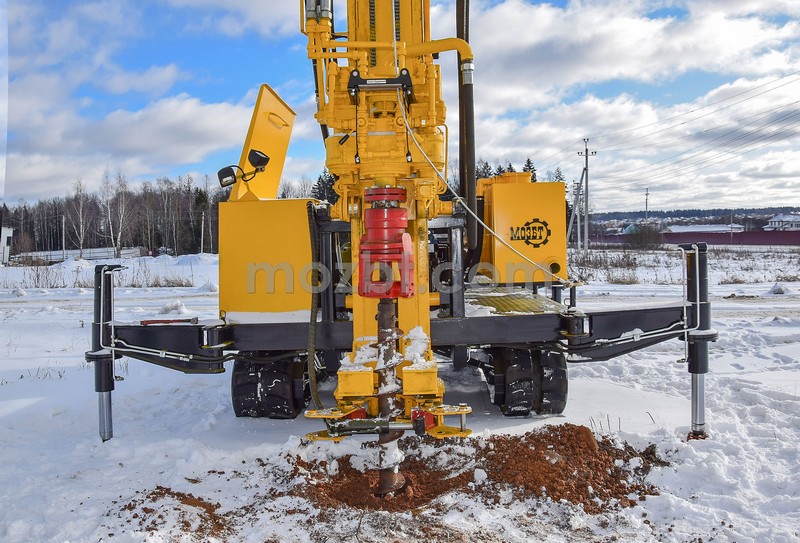

Основное назначение буровой установки УРБ 2А-М6 – бурение скважин различного назначения вращательным способом в категориях грунта до 10 категории по буримости при строительстве дорог, мостов, в жилом строительстве, в работах по усилению фундаментов. Также возможно применение при разведке месторождений твердых полезных ископаемых, строительных материалов и подземных вод, инженерно-геологических изысканиях, бурении водозаборных скважин.

В основу конструкции заложены стандартные схемы, проверенные на буровой установке УРБ 2А2. Остальные конструктивные решения расширяют возможности и улучшают эксплуатационные характеристики.

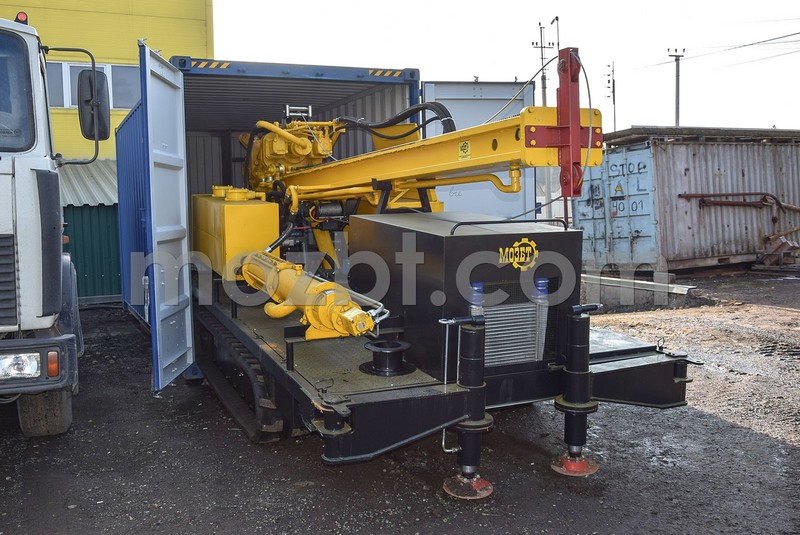

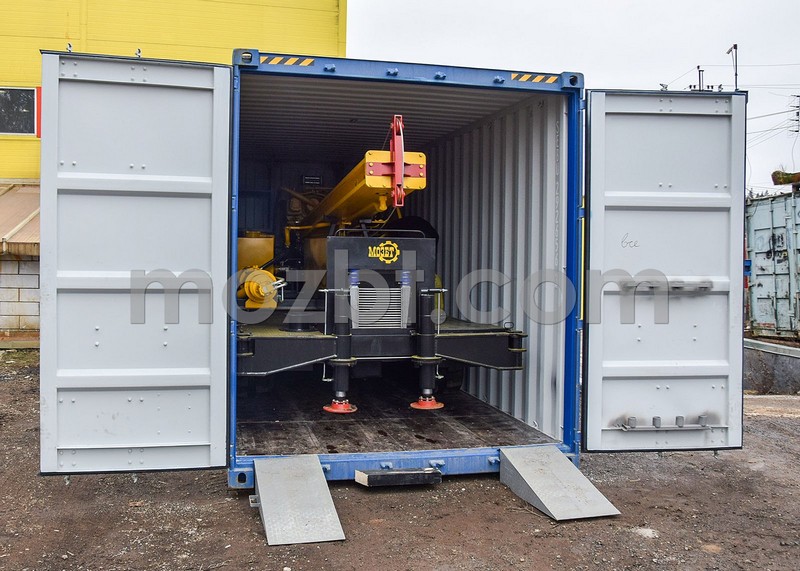

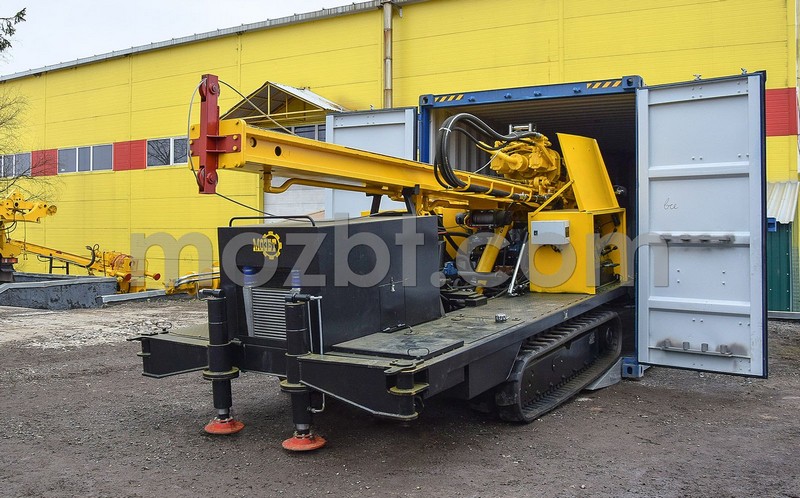

Первое уникальное решение, которое для многих эксплуатантов важно – это габариты и вес установки. В транспортном положении УРБ 2А-М6 входит в стандартный грузовой контейнер. При необходимости, контейнер может быть использован как «гараж» для хранения установки на базе или на строительной площадке, в качестве ремонтного бокса, как временное укрытие и проч. Перевозка буровой установки в контейнере на большие расстояния на много дешевле и занимает меньше времени. При этом не расходуется ресурс силового агрегата транспортного шасси.

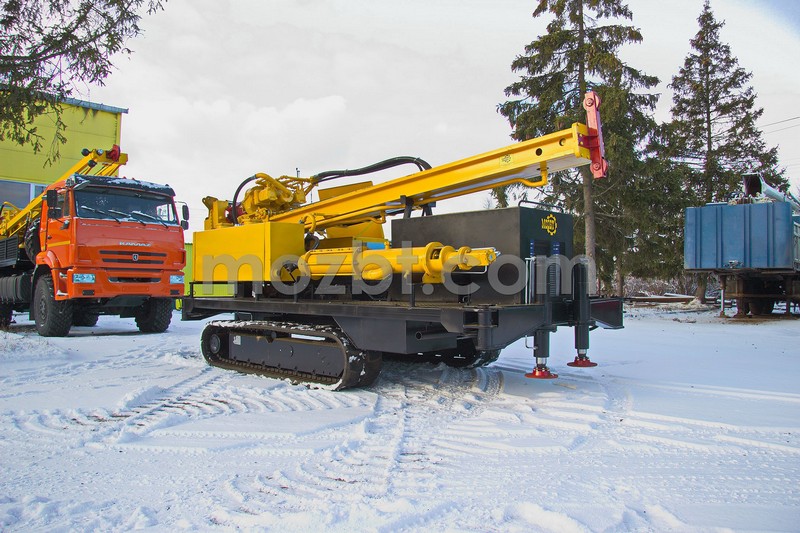

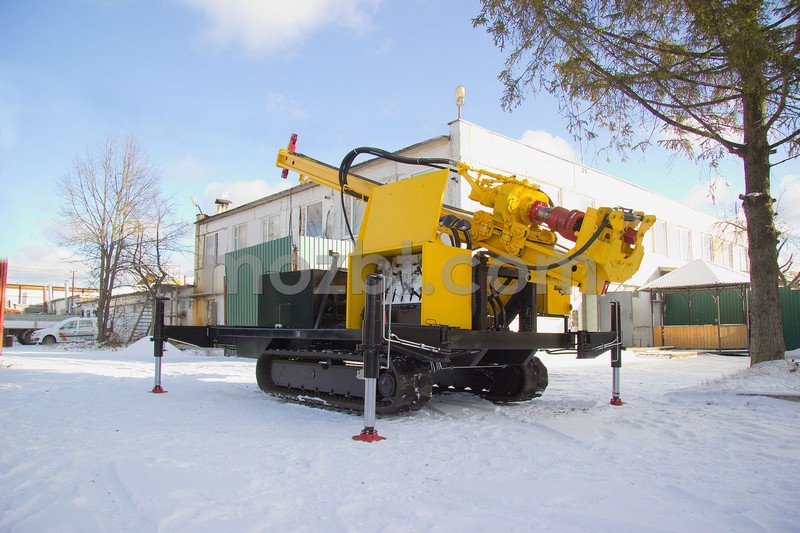

Второй важный факт: за счет гусеничного хода, буровая установка очень маневренна. Точность позиционирования на месте бурения скважины предельно высока, и самим процессом оператор управляет имея прямой визуальный контакт с установкой. Позиционирование происходит быстро, и с минимальными нарушениями ландшафта, если работы проходят на благоустроенной территории.

Третьим фактором, который важен для компании, которая рассматривает возможность использования буровой установки УРБ 2А-М6, является простота в управлении процессом бурения и простота в эксплуатации.

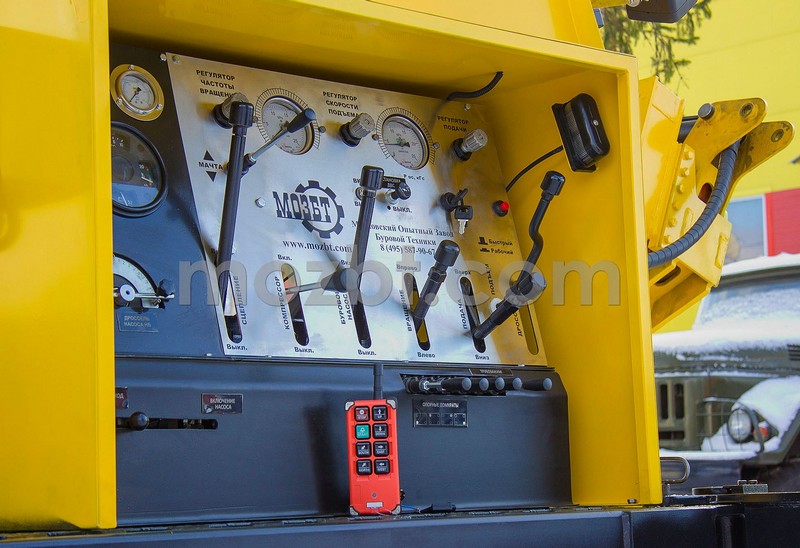

Большинство органов управления и внешний вид пульта управления выполнены так же, как на всем привычной буровой установке УРБ 2А2. Буровому мастеру, который будет работать на УРБ 2А-М6, останется освоить управление некоторыми дополнительным агрегатами, которых нет в стандартной комплектации УРБ 2А2 (например, трубозажимом, винтовым насосом, лебедкой, гусеничным ходом и т.д). Простота в эксплуатации обусловлена тем, что подавляющее количество компонентов и узлов такие же, как используются в УРБ 2А2. В случае каких-либо отказов комплектующие можно купить в любом торговом подразделении АО «МОЗБТ» или у другой профильной компании.

Другие особенности конструкции и удобства для работы:

Платформа буровая

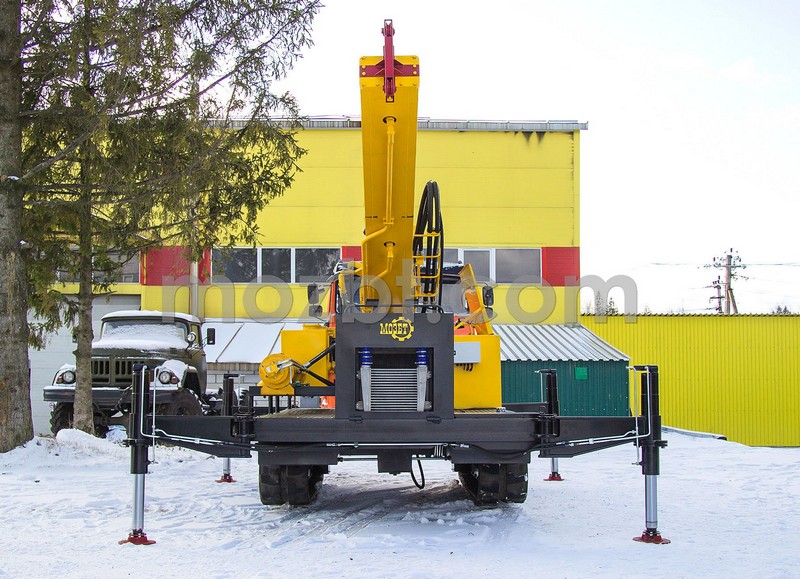

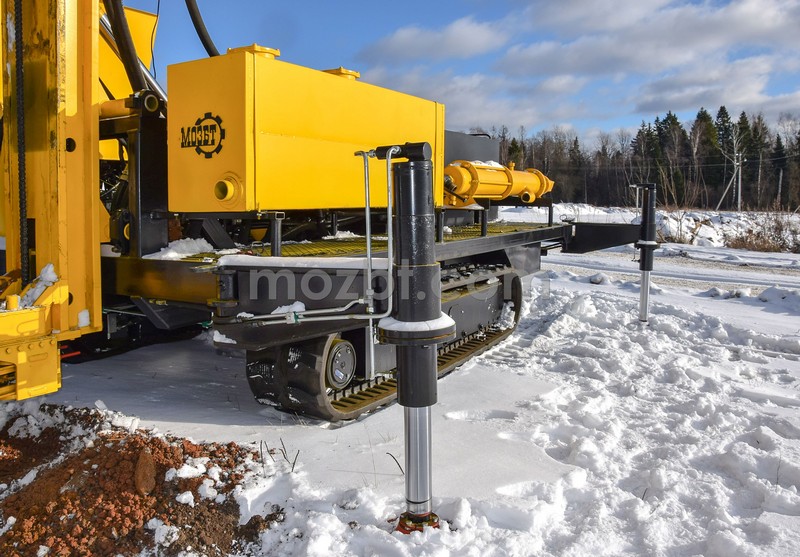

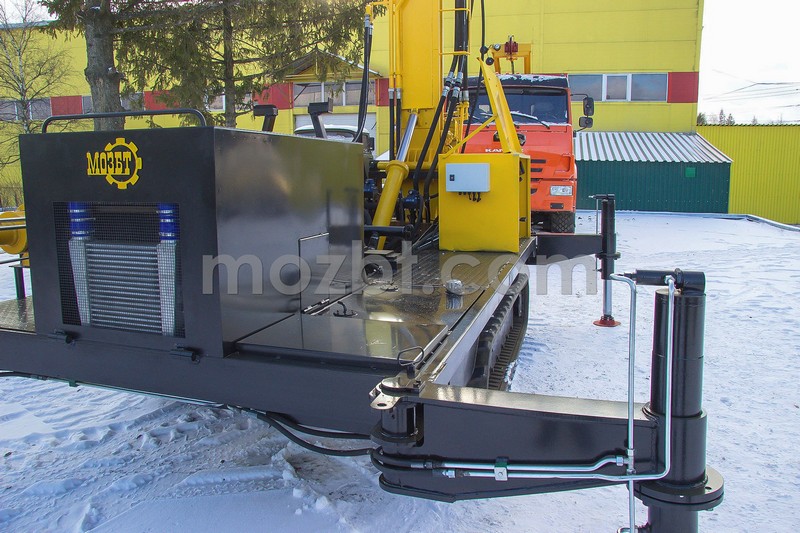

Буровая платформа состоит из жесткого металлического каркаса. Для приведения в рабочее положение и выравнивания относительно горизонта, оснащается откидными опорными домкратами. Опорные домкраты в разложенном положении обеспечивают точки опоры по ширине 3,8 м. и по длине 4,6 м, чего нет у аналогичных «автомобильных» комплектаций. Каждый домкрат управляется отдельным гидравлическим распределителем.

Для бурения скважин с промывкой предлагается несколько видов насосных агрегатов. Наиболее популярные и компактные - винтовые насосы ВН-420. С гидравлическим приводом и с возможностью плавной регулировки производительности.

Возможна установка компрессора для работы с продувкой.

Конструкция платформы выполнена таким образом, чтобы у обслуживающего персонала был удобный доступ ко всем узлам и механизмам. При необходимости, свободное место на платформе может быть использовано для организации мест хранения инструмента или размещения вспомогательной или измерительной аппаратуры.

Силовой агрегат

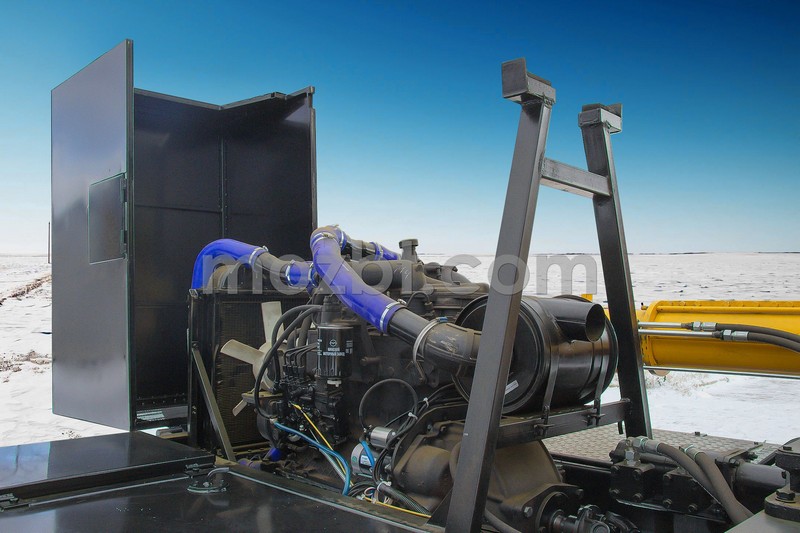

В качестве основного силового агрегата использован классический дизельный двигатель ММЗ Д-245. Он обладает отличными технико-экономическими показателями и обладает высокой ремонтопригодностью. Двигатель закрыт термо- и звукоизоляционным кожухом.

Для обеспечения максимально длительной автономной работы, буровая установка комплектуется сдвоенными топливными баками увеличенной ёмкости.

По требованию Заказчика возможно в качестве привода буровой установки использования других силовых агрегатов, в т.ч. турбированных, с увеличенным крутящим моментом.

Мачта и Вращатель

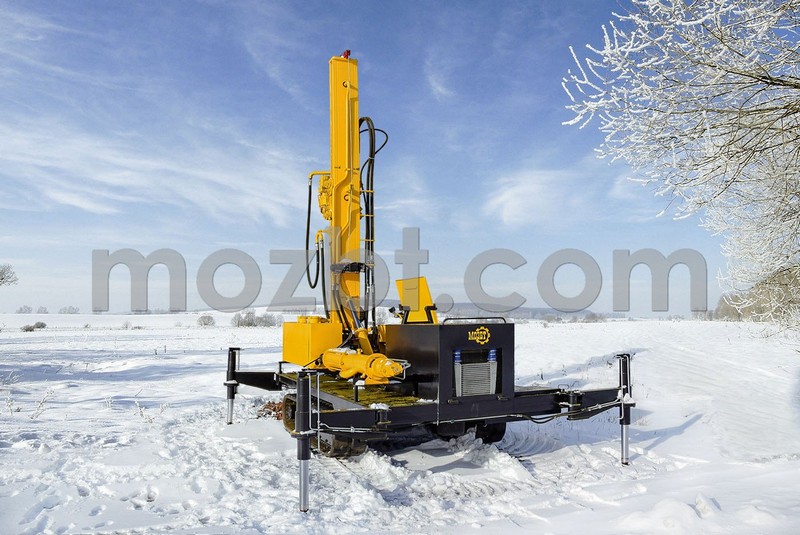

Мачта установки имеет повышенную прочность на изгиб и на скручивание за счет использования в качестве основного элемента жесткой сплошной прямоугольной конструкции с дополнительными элементами жёсткости. Вместе с тем, мачта буровой установки УРБ 2А-М6 облегчена и рассчитана на большее сопротивление крутящим нагрузкам.

Перемещение вращателя вверх и вниз осуществляется цепным приводом при помощи гидравлического цилиндра. Это позволяет увеличить усилие на забой при бурении скважин и развивать, примерно, равное усилие при спуско-подъемных операциях бурильных или обсадных труб. Длина бурильных труб для работы на УРБ 2А-М6 не должна превышать 3 метров.

В базовой комплектации буровая установка комплектуется вращателем 2Д3М-500, двух-скоростным, с гидравлическим переключением скоростей. Вращатель устанавливается на унифицированной каретке, благодаря чему, в случае необходимости, может быть быстро произведена замена на вращатели от УРБ 2А2 или её модификаций. Замена производится без дополнительных доработок, на «стандартное» крепление. Рукава высокого давления (РВД) гидравлической системы также рассчитаны на унификацию и не требуют доработок.

Важно, что замена вращателя на 2Д3М-500 на любой другой приведет к изменению технических характеристик, что в свою очередь, повлияет на параметры бурения скважины.

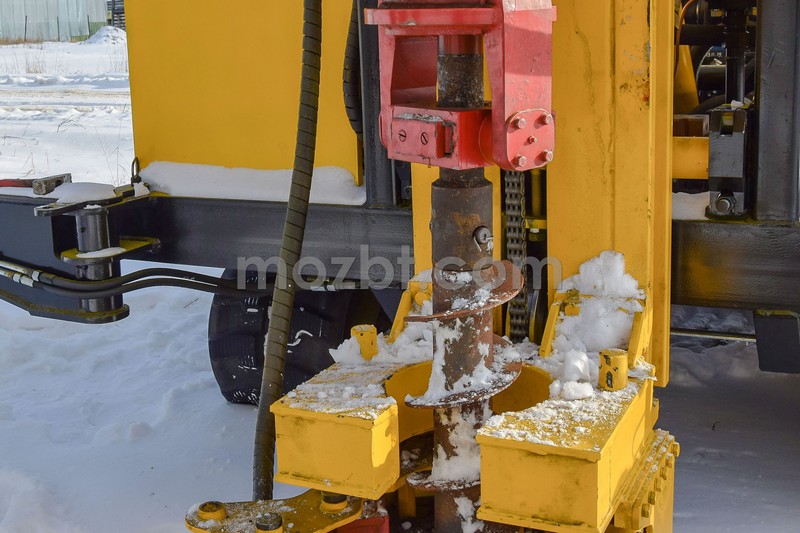

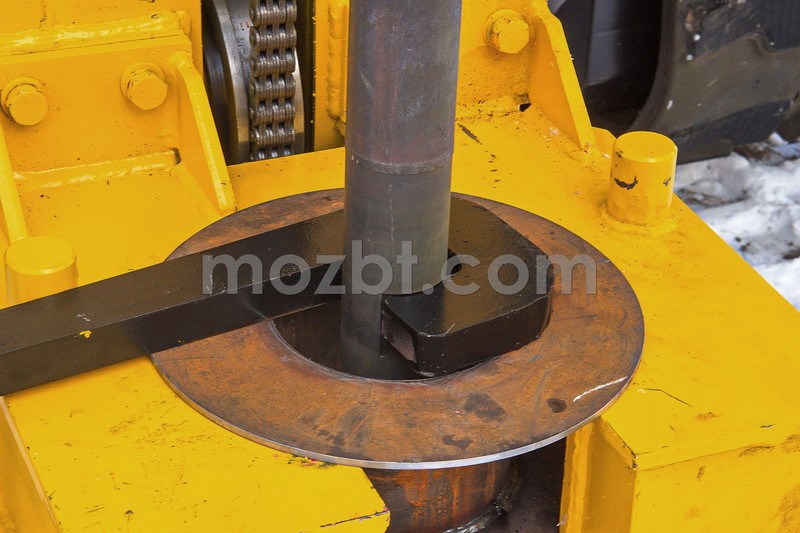

Рабочий стол с Трубозажимом

На мачте буровой установки смонтирован неподвижный рабочий стол с проходным сечением 250 или 350 мм (указывается при заказе). Для бурения инструментом большего диаметра – имеется возможность быстрого демонтажа.

Рабочий стол дополнительно может оснащаться гидравлическим трубным зажимом ГТЗ, что позволит уменьшить время производства работ при креплении скважины обсадными трубами. Давление сжатия плашек ГТЗ регулируется в зависимости от материала труб. Регулировка усилия сжатия трубы осуществляется с пульта бурильщика.

Дополнительное оборудование (опции)

Установка может комплектоваться:

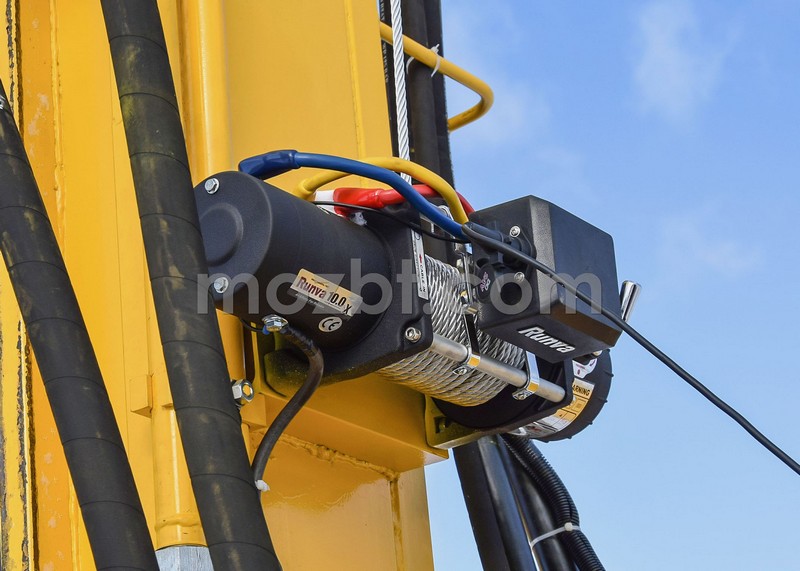

  • Электрической лебедкой для ускорения наращивания инструмента или обсадной колонны
  • Дополнительной вентиляцией или обогревом ДВС
  • Буровыми насосами НБ-4, НБ-32
  • Компрессорами типа КСБУ-4ВУ1
  • Расширенным ЗИПом
  • Дополнительными бортами, кронштейнами, ящиками и другими опциями, если они не снижают технические и эксплуатационные характеристики и не приводят к перегрузу транспортной базы.

УРБ 2А-М6 - это новая, современная, надежная, экономичная буровая установка, которая принесет вам дополнительную прибыль.

Транспортная база:Гусеничный ход с обрезиненными траками
Силовая установка:
Производитель/маркаММЗ/Д-245
ТипДизельный
Номинальная мощность, кВт (л.с.)77 (105)
Глубина бурения, м:
Геофизических скважин100
Структурных скважин300
При продувке забоя воздухом30
При бурении шнеками30
Начальный диаметр бурения, мм250
Конечный диаметр бурения, мм, для скважин:
Геофизических118
Структурных93
Максимальный диаметр обсадной трубы, мм: 219
Вращатель:
ТипПодвижный, 2х скоростной, с гидравлическим переключением
Частота вращения, с-1 (об/мин):
min33
max66
Ход подачи вращателя, мм3 400
Крутящий момент, Н*м max 4 000
Привод вращателя, тип:аксиально-поршневой гидромотор
Рабочее давление в гидросистеме, Па (кгс/см2):9,8х106 (100)
Механизм для спуска, подъема и подачи инструмента:
Типдомкрат гидравлический с цепной системой
Грузоподъемность (вертикальное усилие), Н (кгс)max  60 000 (6 000)
Усилие вниз, Н (кгс)max  34 000 (3 400)
Скорость подъема инструмента, м/с0...1,1
Мачта:
ТипПрямоугольного сечения с гидравлическими опорными домкратами
Грузоподъемность, Н (кгс)60 000 (6 000)
Трубы бурильные:
Диаметр, мм50 (60,3)
Длина, мм3 000
Буровой насосВН-420
Габаритные размеры и масса
Длина, мм5 480
Ширина, мм2 220
Высота, мм2 300
Масса, кг6 300
Консультации по ценам

Консультации по ценам и комплектациям, а также по вопросам приобретения буровых установок, можно получить у наших сотрудников по телефону: +7 (495) 587-90-67
