Буровая установка МОЗБТ-Т1

Буровая установка МОЗБТ-Т1

Внимание! Суперцена: 700 000 рублей! В наличии.

Универсальный станок пневмоударного и шнекового бурения МОЗБТ-Т1 предназначен для ударно-вращательного и вращательного бурения резцовыми и долотчатыми породоразрушающими инструментами в горных породах I-X категории по буримости на открытых и подземных горных работах, а также при строительных работах в замкнутых помещениях и в условиях ограниченного пространства с выносом разрушенной породы на поверхность шнековым, шнеково-воздушным и воздушными способами.

Установка МОЗБТ-Т1 предназначена для эксплуатации с климатическим исполнением «У» по ГОСТ 16151-86 и категории размещения 1 по ГОСТ 15150-69.

Основной целью создания буровой установки МОЗБТ-Т1 было решение одной из главных задач, стоящих перед строителями – определение состояния существующих несущих конструкций, способности их воспринимать действующие  и дополнительные, возникающие в ходе реконструкции, нагрузки и, в случае необходимости, выбора способа их усиления.

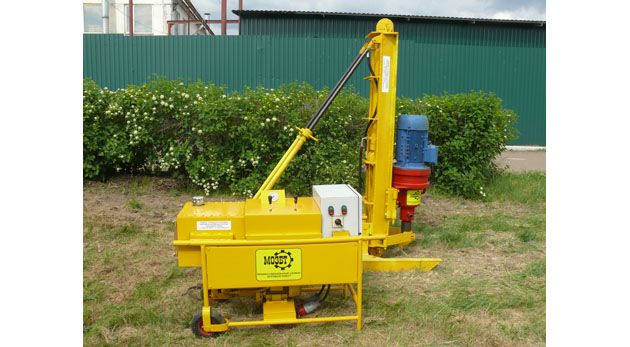

Установка МОЗБТ-Т1

Наряду с известными методами усиления несущих конструкций, и, прежде всего, оснований и фундаментов существующих зданий и сооружений, все в больших объемах применяются инъекционные методы усиления, в том числе укрепительная цементация грунтов основания и фундаментов и буроинъекционные сваи.

МОЗБТ-Т1

Использование для таких работ буровой установки МОЗБТ-Т1 имеет по сравнению с другими известными установками ряд преимуществ:

  1. Возможность выполнения усиления без нарушения внешнего вида и конструктивных особенностей здания, что особенно актуально при реставрации памятников архитектуры.
  2. Возможность ведения работ по усилению оснований и подземных конструкций из подвалов зданий, а наземных – с перекрытий, лесов и верха стен зданий.
  3. Возможность проведения усиления практически в любых грунтовых условиях.
  4. Возможность проведения усиления грунтов основания и фундаментов без прекращения или остановки выполнения других работ по реставрации и реконструкции объекта.

Следует также отметить основные достоинства самой буровой установки МОЗБТ-Т1:

- простота конструкции и управления установкой и процессом бурения

- удобство и простота обслуживания

- модульная, быстро собираемая  конструкция

- невысокая стоимость по сравнению с отечественными и зарубежными аналогами

- наличие тросового полиспаста с амортизатором ударных импульсов

- возможность сооружать скважины диаметром до 300 мм.

- высокий крутящий момент на шпинделе вращателя бурового станка

- компактные размеры, малый вес

- надежность и выносливость в отечественных условиях эксплуатации, возможность адаптации под местные условия заказчика (например, для подогрева масла в зимнее время, в бак установки может быть вмонтировано электронагревающее устройство с терморегулятором и автоотключением нагревательного элемента при температуре нагрева масла  до 50оС.)


Технические данные

Пневмоударное бурение
Диаметр скважины условный, мм110-130
Глубина бурения максимальная, м35
Шнековое бурение
Диаметр скважины условный, мм 250-300
Глубина бурения максимальная, м15

Ход подачи, мм1400

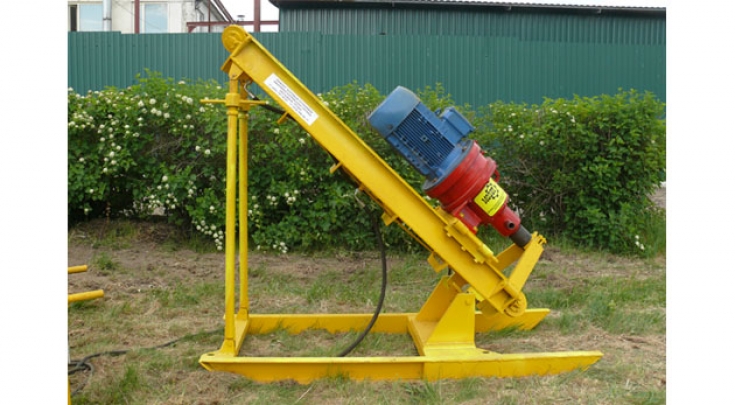

Угол наклона скважины к вертикали, град0-45
Частота вращения бурового става, об/мин46
Длина штанги, мм900
Габаритные размеры
В рабочем положении, мм:
Высота2300
Длина1900
Ширина800
Масса, кг, не более300
Рабочий орган
Тип вращателя    планетарный
двухступенчатый
редуктор с электроприводом
Электродвигатель:
Мощность, кВт7,5
Частота вращения, об/мин1440
Крутящий момент на шпинделе Н*м (кгс*м)   1550 (155)
Цилиндр подачи, типгидравлический
Сила давления инструмента на забой при давлении
 в гидросистеме 10МПа (100кгс); Н (кгс)12500 (1250)
Усилие подъема инструмента при давлении
в гидросистеме 10МПа (100кгс); Н (кгс)25000 (2500)
Гидростанция
Тип насоса                       шестеренный
Подача, л/мин22
Давление номинальное, Мпа10
Привод насосаэлектрический
Мощность электродвигателя, кВт3
Вместимость гидробака, л40
Шкаф с аппаратурой
Напряжение питания станка, В380
Напряжение цепей управления, В24
